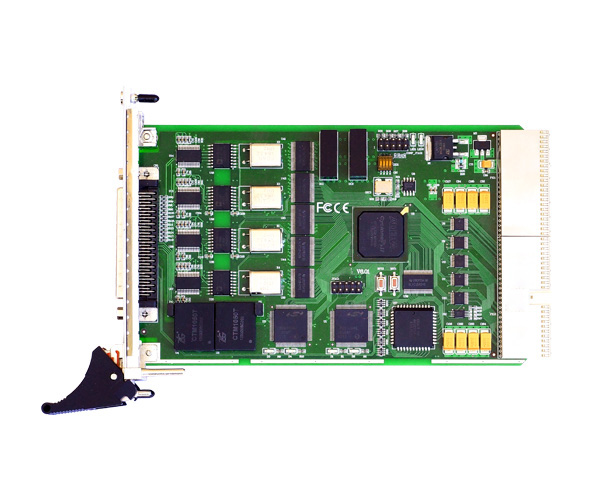

CPCI-XH3824R 4路UART信號通訊功能 2路CAN總線通訊 24路數字量輸入/輸出 支持前后走線
UART信號通訊功能
通(tong)道數(shu): 4路
通訊模式(shi)選(xuan)擇: RS232、RS422、RS485
通道隔離方式: 磁(ci)隔離
波(bo)特率: 出廠最高頻率為115Kbps，且可以設置(zhi)其(qi)他標準波特率
數據位長度(du): 5/6/7/8位(wei)
停止位: 1位(wei)、1.5位(wei)或2位(wei)
校(xiao)驗位(wei): 無校(xiao)驗、奇(qi)校(xiao)驗、偶校(xiao)驗
CAN總線通訊功能
通(tong)道數: 2路
通(tong)道隔離方式: 磁隔離
波特率: 10Kbps、20Kbps、50Kbps、100Kbps、125Kbps、250Kbps、500Kbps、800Kbps、1Mbps
數字量
輸入/輸出類(lei)型: TTL
通道數: 24路，PA、PB、PC三組(zu)端口，每組(zu)8路，均可配置成輸入(ru)或輸出
輸入電平: 高電平最低(di)2V；低(di)電平最高0.8V
輸(shu)出電平: 高電平(ping)最(zui)低(di)2.4V；低(di)電平(ping)最(zui)高0.5V
端(duan)口上電狀態: 數(shu)字量輸入(ru)
接口: 68SCSI
