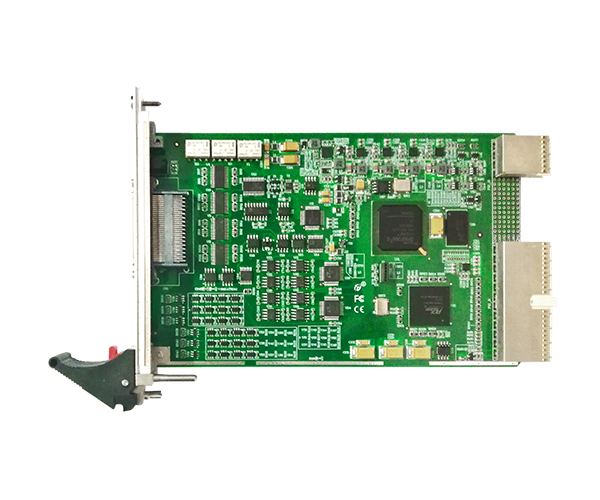

PXI-XH31664 16位64路模擬量輸入卡，4路D/A
AD模擬量輸入
ADC分辨率: 16位(Bit)
輸入通道: 64路單端、32路差分
輸入量程: ±10V、±5V、±2.5V、0～10V 、0～5V
采(cai)樣方式(shi): 異步采樣
校準方式: 軟件自動校準
采(cai)樣率: 單通道：最大(da)采樣頻率為500 KSps
多通道：各(ge)通道最大采樣(yang)頻率=500 KSps
存(cun)儲器深度: 32M字（節）FIFO存儲器
采(cai)樣模式: 按需單點采樣、有限點采樣、連續采樣
觸發源: 軟件強制觸發、模擬觸發、數字觸發
程控(kong)增(zeng)益: 1倍、2倍、4倍、8倍
時鐘源: 內時鐘、外時鐘
DA模擬量輸出
輸(shu)出通道: 4路
轉(zhuan)換精度: 16位
采樣方式: 同步輸出
輸(shu)出量程: 0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V
轉 換 速率: 單(dan)通道最(zui)高1MSps，多通道最高500KSps
存儲器(qi)深度: 32M字（節）FIFO存儲器
采樣模式(shi): 按需單點采樣、有限點采樣、連續采樣
觸發源: 軟件強制觸發、模擬觸發、數字觸發
數字(zi)量(liang)輸入輸出/PFI
通道(dao)數: 共(gong)24路(lu)；8路(lu)DIO（P0.<0..7>），
16路PFI（PFI<0..7>/P1，PFI<8..15>/P2）
電氣(qi)標準: TTL兼容
方向控(kong)制(zhi): 可獨立配置為輸入或輸出
單通(tong)道驅動能力: 24mA
時鐘輸入(ru)頻率(lv): 最大(da)5MHz
存(cun)儲器深度: 32M字（節）FIFO存儲(chu)器(qi)
計數器
通道(dao)數(shu) : 2路
分辨(bian)率 : 32 bits
時鐘(zhong)輸入頻率(lv): 最(zui)大(da)5MHz
電 氣 標 準 : CMOS兼(jian)容(rong)
存儲器(qi)深度 : 128M字（節）FIFO存儲器
連接器：雙(shuang)68芯VHDCI連接器(qi)
接口： A68X2D-II
